安装与接线

手动报警按钮占用一个回路地址。具备消火栓按钮的功能，启泵和接收水泵应答。

探测总线L1 、L2连接在端子1和端子2上。

端子7、8正常时为常开触点，手动报警按钮按下时闭合，可用来控制现场声光报警装置，需另接24V电源。严禁使用此触点控制大功率设备和强电设备。

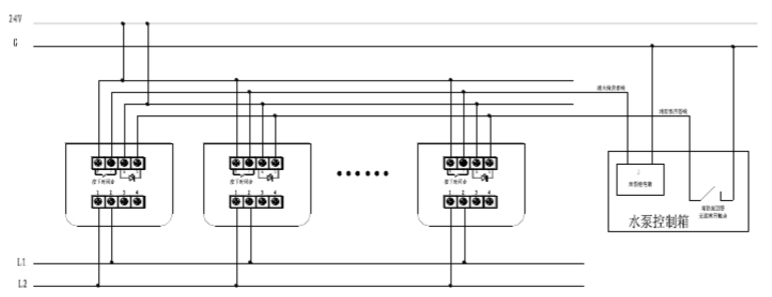

使用专用的编码器来设定地址码。用于消火栓报警按钮接线图例：

端子1和2分别接二总线L1和L2；

端子7、8正常时为常开触点，手动报警按钮按下时闭合，作为远程启动消防泵的控制按钮。

端子6、5分别接24V电源的正、消防泵的回答地，点亮启泵回答灯。注意极性不得反接。
