JBF-137D中继模块 北大青鸟
文章来自:北大青鸟主机维修 发布时间:2014-04-26 06:04:32
一、JBF-137D中继模块的特点
1、内置微处理器CPU;
2、采用SMT表面贴装工艺;
3、稳定性高,抗干扰有力强;
4、它是用来连接各类非编址探测器专用输入模块;
5、通过专用电子编码器编址,编址范围1-200;
6、四总线通讯方式,其中信号总线无极性,电源线有极性。功耗低,模块到控制器*远传输距离1500m。导线截面积为1.0-1.5mm2,对导线无特殊要求
7、施工简便、费用低廉;
8、插拔式结构,可像安装探测器一样无将底座安装在墙上,布线后工程调试前再将输入模块插入底座。便于施工、维护。
二、JBF-137D中继模块的技术指标
1、工作电压:DC 19-24V 控制器提供,调制型
2、工作温度:-10…+50℃
3、贮存温度:-20…+50℃
4、相对湿度:≤95%(40±2℃)
5、监视电流:≤0.3mA(24V)
6、报警电流:≤3mA(24V)
7、确认灯:监视状态瞬时微亮,报警常亮(红色)
8、外形尺寸:120mm 长× 82mm 宽× 44mm 高
9、线 制:信号线二总线,无极性,电源二总线有极性
10、接非编址探测器:每只模块分别可接LN2110/C≤25只;非编码普通紫外探测器1只;非编址线型红外光束感烟探测器1只;
三、JBF-137D中继模块的安装与接线
JBF-137D多功能输入编码接口模块采用明装方式,步骤如下:
1、在安装位置将模块盒固定(使用 M4 螺钉),安装孔距为 65mm;
2、将端子 5(6)、7(8)接在控制器总线 L1、L2 上。1(2)接 24V电源正、3(4)接 24V 电源负;
3、探测总线采用 ZR-RVS-2×1.0-1.5mm2双绞线;
4、使用专用的编码器设定地址码(1-200);
5、将所监视非编址感温探测器串连在模块11 、14 端子上,并且必须在*后一个非编址探测器的1和4 端加4.7KΩ 终端电阻。

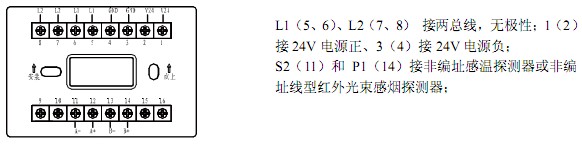

6、接线端子示意:
7、JBF-137D中继模块与非编址感温探测器JBF-3110/C 连接示意图:
8、JBF-137D中继模块与 JTY-H-VDC1382A线型光束感烟探测器连接示意图:
