VCM3265A CAN中继模块 北大青鸟

文章来自:北大青鸟主机维修 发布时间:2014-04-28 05:04:36



一、VCM3265A CAN中继模块功能特点

1,电气隔离功能。CAN 中继器的信号输入,输出间采用电气隔离的设计, 在采用 CAN 总线通讯的设备间配置 CAN 中继器, 可有效防止设备间相互影响, 降低设备损坏的几率;
2,延长通讯距离。在采用 CAN总线通讯的设备间配置 CAN 中继器, 可以有效延长设备间的传输距离;
3,简化 CAN总线终端电阻匹配。 由于 CAN 总线布线的拓扑结构必须使用菊花链型布线拓扑结构, 但是实际布线拓扑结构很难做到, 这样会造成总线的终端电阻匹配困难和调试困难. 此时可以通过增加中继器模块, 将布线网络拓扑结构分解成菊花链结构(*简单的菊花链结构为只有2个CAN节点), 此时可以直接使用 120欧姆终端匹配电阻即可;

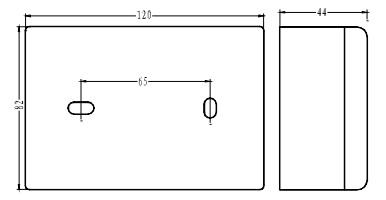

二、VCM3265A CAN中继模块外形示意图

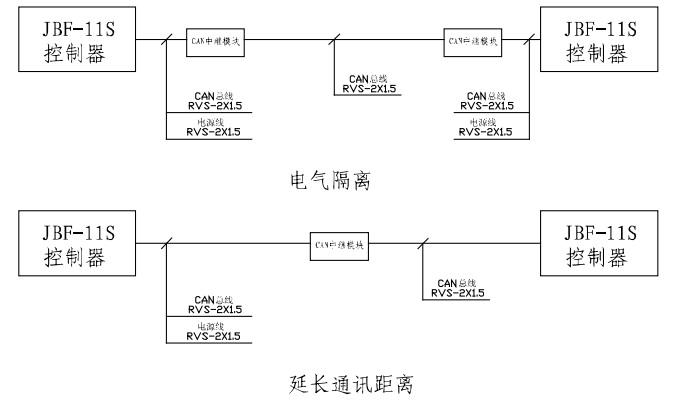

三、VCM3265A CAN中继模块接线图
