北大青鸟JBF-VOP3580A紧急启停按钮

文章来自:北大青鸟主机维修 发布时间:2014-04-28 04:04:22



北大青鸟JBF-VOP3580A紧急启停按钮

一、北大青鸟JBF-VOP3580A紧急启停按钮功能特点

1、配合VM3365A 输入/输出模块使用,通常安装在气体灭火保护区门外,用于现场紧急启动、停止气体灭火控制设备。需要紧急启动时,按下玻璃片,此时红灯亮,实现气体灭火操作;
2、如果一个灭火区配置了多个紧急启停按钮时,按钮之间必须采用串行连接方式;
3、灭火区采用一只按钮时,本按钮 J3/J4 端子处加装短路环;当同一灭火区采用多只按钮时,按钮间采用串行连接,只在*末端J3/J4 端子处按钮处加装短路环。

二、北大青鸟JBF-VOP3580A紧急启停按钮外形示意图




三、北大青鸟JBF-VOP3580A紧急启停按钮技术指标




四、北大青鸟JBF-VOP3580A紧急启停按钮安装与接线

1、打开透明盖,取下 A处螺丝,将盒体与底座分离;
2、用螺钉将底板固定在墙内预埋盒或明装接线盒上;
3、按图示接线;
4、将盒体上部紧扣底座上部,再将 A 处螺丝拧紧即可;
5、放下透明护罩,可用塑料线从右侧孔穿入回出加铅封;

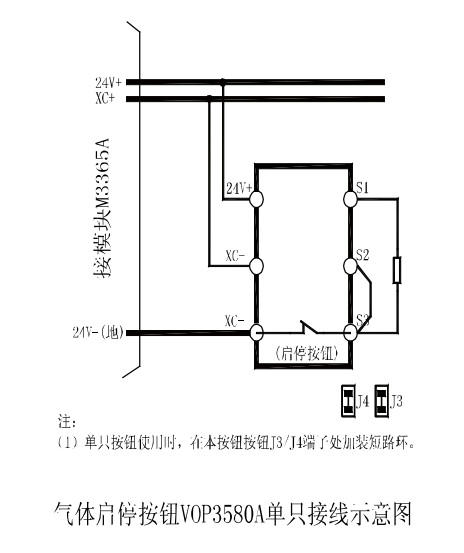

6、设备接线:
