JBF-141F-N输入输出模块 北大青鸟
文章来自:北大青鸟主机维修 发布时间:2014-04-28 05:04:25
一、JBF-141F-N输入/输出模块特点
1、内置微处理器CPU;
2、采用SMT表面贴装工艺;
3、电子编码方式,可通过专用电子编码器编址;
4、二总线,无极性,功耗低,*远传输距离1500m,导线截面积为1.0-1.5mm2,对导线无特殊要求;
5、插拔式结构,可像安装一样先将底座安装在墙上,布线后工程调试前再将输出模块插入底座;
二、JBF-141F-N输入/输出模块技术指标
1、工作电压:19-24V (控制器提供,调制型)
2、工作温度:-10…+60℃
3、贮存温度:-30…+75℃
4、相对湿度:≤95%(40±2℃)
5、监视电流:≤0.3mA(24V)
6、报警电流:≤3mA(24V)
7、确认灯:监视状态瞬时微亮,报警闪亮(红色),设备动作后确认灯闪亮(绿色)
8、输出触点负载: DC30V/2A
9、外形尺寸:85mm长 × 85mm宽 × 42mm高
10、线 制:二总线,无极性
三、JBF-141F-N输入/输出模块安装与接线
JBF-141F-N输出模块采用明装方式,步骤如下:
1、在安装位置将模块盒固定(使用M4螺钉),安装孔距为65mm;
2、探测总线采用2×1.0-1.5mm2导线;
3、将总线L1、L2端接在端子上,接线无极性;
4、可输出一组常开触点或一组常闭触点;
5、使用专用的编码写入器来设定地址码(1-200);
6、输出模块具有信号反馈输入端,当受控设备动作后被控设备上的常开触点(无源)闭合,由输出模块通过两总线将动作应答信号传送回控制器。

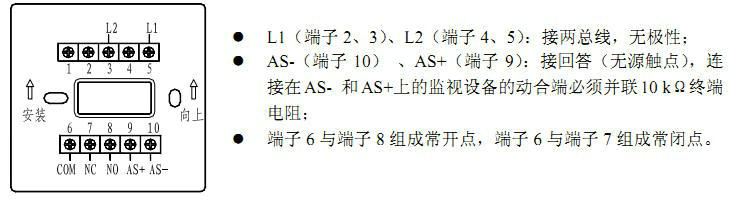

7、接线端子示意图
四、JBF-141F-N输入输出模块应用图例
启动有无源回答的现场设备时,接线示意图如下:
