JBF-151F/D双切换接口盒 北大青鸟

文章来自:北大青鸟主机维修 发布时间:2014-04-28 05:04:07




一、JBF-151F/D双切换接口盒的特点

1、双路切换,同时确保由控制中心至被控设备之间的线路状态受监控;
2、实现联动控制系统的弱电线路与被控设备的强电线路之间的转接、隔离,以防止强电窜入系统,保障系统的安全;
3、与专线控制盘连接,用于控制重要消防设备(如消防泵、喷淋泵、风机等),一只模块可控制一台大型消防设备的启、停控制;
4、插拔式结构,可像安装探测器一样先将底座安装在墙上,布线后工程调试前再将切换模块插入底座。易于施工、维护。
5、通过无源动合接地作为回答信号。

二、JBF-151F/D双切换接口盒的技术指标

1、工作电压:DC19-24V 控制器提供,调制型
2、工作温度: -10...+50℃
3、贮存温度:-20...+50℃
4、相对湿度:≤95%(40±2℃)
5、监视电流:≤2mA(24V)
6、动作电流:≤20mA(24V)
7、确认灯:动作灯-红色、回答灯-绿色;动作时,动作灯常亮、回答灯常亮
8、接点负载:AC250V/3A、DC30/V7A启动为一组常开/常闭触点、停止为一组常开触点
9、外形尺寸:120mm 长× 82mm 宽× 44mm 高
10、线制:多线制

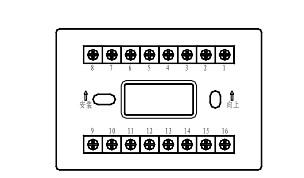

三、JBF-151F/D双切换接口盒的安装与接线

1、安装孔距为65mm,用2只M4螺钉或A4自攻钉固定在安装位置。
2、端子1接多线盘启动端;端子2接多线盘停止端;
3、端子3线接多线盘回答端;端子4接电源地G;
4、端子5、6为停止命令对应的常开触点输出;
5、端子11、12接220V回答信号;
6、端子13、14为启动命令对应的常开触点输出;
7、端子14、15为启动命令对应的常闭触点输出;
8、触点输出均为无源。
9、端子16接24V电源正极。




四、JBF-151F/D双切换接口盒应用
