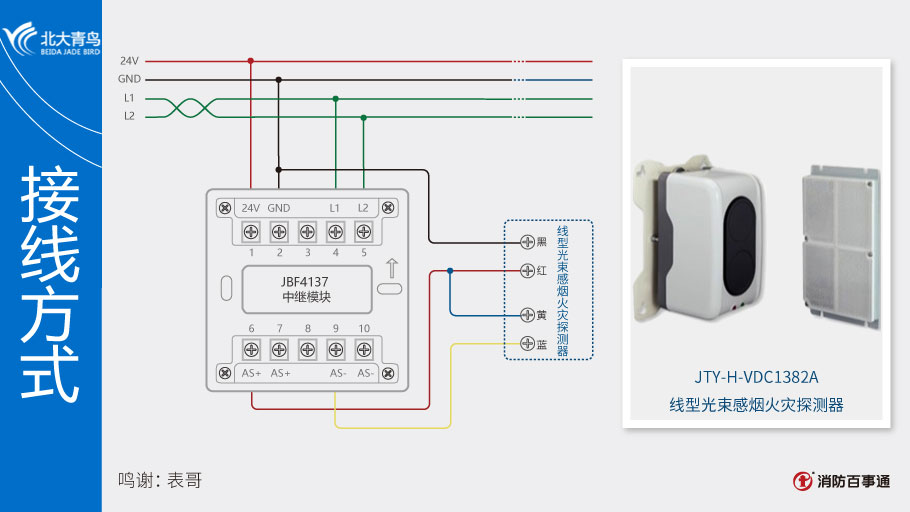

北大青鸟JBF4137中继模块接线图
文章来自:北大青鸟主机维修 发布时间:2017-11-20 12:11:11
1、JTY-H-VDC1382A线型光束感烟火灾探测器红色导线(24+)连接JBF4137中继模块端子AS+(6、7)。
2、JTY-H-VDC1382A探测器黑色导线(GND)直接连接24V-。
3、探测器的蓝黄导线(OUT1、OUT2)分别连接JBF4137模块端子AS+(6、7)和端子AS-(9、10)。
1、信号总线无极性,电源线有极性。
2、信号线采用ZR-RVS-2×1.5mm2,*远传输距离1500m。
